金屬管浮子流量計在線實流檢測

日期：2023-06-15 點擊量：

選用標準氣表，對高金屬管浮子流量計進行在線實流檢測。當標準氣表和被檢測流量計的流量達到穩定時，讀取標準氣表和被檢測流量計的指示流量，記錄標準氣表和被檢測流量計進口處的壓力、溫度,計算被檢測流量計的實際流量。工作介質經過在線高壓被檢浮子流量計后,氣體壓力大幅度降低，進人標準氣表的氣體壓力已是常壓，所以被檢高壓浮子流量計和標準氣表都可正常工作。
1.數學模型
氣體流量計標準表檢定法，用氣體標準流量計作標準的計算方法:

式中:qN為被檢流量計刻度狀態下的實際流量，Lmin;qv為標準表指示流量，L/min;TN，Ts，Tm分別為刻度狀態下、標準器內和被檢流量計前的氣體熱力學溫度，K;PN,Ps,Pm分別為刻度狀態下、標準器內和被檢流量計前的氣體絕對壓力,Ps=pa+pe,Pm=pa+pm;Pa為當?shù)卮髿鈮海琍a;Ps為標準器內表壓力，Pa;pem為流量計前表壓力，Pa。

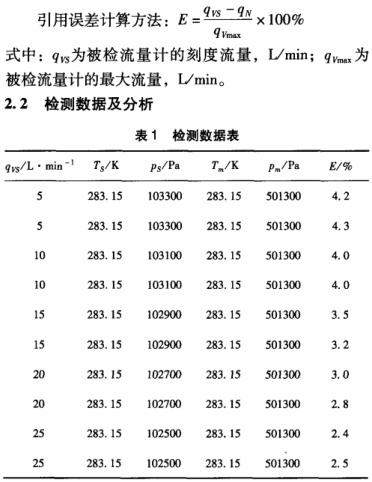

表1數據為2011年3月10日在線實測數據，室溫10℃，大氣壓約為101325Pa,檢測介質為Ar。由于是在線實流，可以使高壓浮子流量計在工作狀態進行檢測，其檢測介質與工作介質相同，檢測狀況與工作狀況相同。
3在線實流檢測結果不確定度分析
(1)流量計的測量重復性
在金屬管浮子流量計最大流量點檢測6次，計算檢測值的標準差，為其重復性。設Ts，Tm均為283.15K,被檢表刻度狀態為0.4MPa,流量計滿量程流量為25L/min。
ur(q)=0.15%
靈敏系數為:
cr(q)=1
(2)標準氣表的不確定度
在標準氣表為25L/min流量點進行檢測。因標準氣表為0.2級，則U(qs)=0.2%，取k=2。
靈敏系數為:cr(qs)=-1
(3)大氣壓的測量不確定度
pa為大氣壓，用空盒氣壓表測得，其最大允許誤差為50Pa，則不確定度Ur,(pa)=50/101325=0.05%按矩形分布考慮。
靈敏系數為:
